單片機控制的靜電除塵電源調壓系統方案

1. 引言

靜電除塵器有除塵效率高、運行和維修費用相對低廉等特點，在減少排放到大氣中有害粉塵方面起著十分重要的作用，是當前使用較為廣泛的一種環保設備。靜電除塵器是利用高壓靜電吸附帶電離子的原理進行除塵。一般來說，靜電極板電壓越高，對帶電離子的吸附能力就越強，除塵效率越高。但電壓越高，電場內會出現頻繁的火花閃爍，甚至產生電弧，放電過程難以控制，除塵效率明顯降低，這種情況應該避免。如果能夠控制極板電壓長時間維持在臨界放電狀態，就可以獲得最佳的除塵效果并有效節約電力資源[1]。實驗證明，基于單片機80C196KC 的靜電除塵電源三相交流調壓控制系統能夠很好實現這一功能。

2. 靜電除塵電源主電路及交流調壓結構

2.1 電源主電路圖

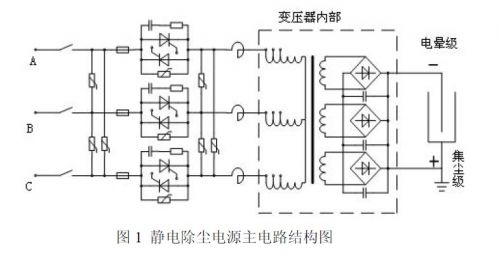

主電路電路如圖1 所示，380V 的三相工頻交流電輸入后，經過由三組反并聯可控硅組成的三相調壓電路進行調壓，然后經三相高壓硅整流變壓器升壓和整流，得到直流高壓輸出,硅整流變壓器負高壓輸出經阻尼電阻供給靜電除塵反應器。由于電源采用三相工頻平衡供電，三相晶閘管同步移相調壓，與常規單相硅整流電源相

比具有如下特點：

(1) 電網平衡供電，三相對稱，功率因素近100%;

(2) 由于采用三相星形輸入接線方式，單相輸入電流僅為同等功率輸出單相電源的五分之一。
