在實際生產生活當中，經常需要對線路的通斷進行檢測。常用的方法是用萬用表的電阻檔檢測，簡單實用但是有它的局限性。通常一支萬用表的表筆只有1米左右，檢測兩端子之間的距離超過了兩米就很難進行檢測。如果被檢測線中兩端在不同的房間，那就只得采用其它的方法了。針對上述問題，設計出了這款新型的電路通斷檢測器。
一、工作原理
在電子制作經常會發現這樣一個現象。我們用手碰功放電路的一個輸入端時，由于人體雜波的原因，揚聲器會有噪音產生。如果是這樣，我們?yōu)槭裁床荒苡眠@個現象來檢測電路的通斷呢?

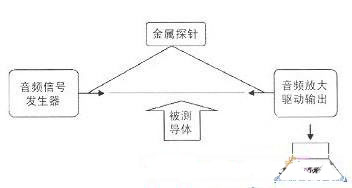

首先我們?cè)诒粶y(cè)線路的一端給它輸入一個音頻信號。{只能是低頻，不能是高頻，如果頻率過高會影響檢測的正確率)如果電路無斷路故障，這個音頻信號會通過導線傳到導線的另一端，我們?cè)儆靡纛l放大器來檢測，這時音頻放大器會發出聲音提示電路正常。反之電路出現斷路故障則不會發出聲音。
這就是電路通斷檢測器的的工作原理。
二、電路圖
電路通斷檢測器由兩部分構成，音頻信號發生器和音頻信號放大器。
1、音頻信號發生器
音頻信號發生器主要由KD-9300構成，KD-9300系列音樂集成電路是一種大規模CMOS集成電路，內儲一首世界名曲或流行歌曲，如生日快樂、洪湖水等，典型工作電壓為1.5V-3V，觸發一次內存曲循環一次。
利用該芯片制成的音頻信號發生電路如下圖所示：
音頻信號發生器，外圍元件少，只有一只三極管和一只開關，焊接時可將三極營直接焊在音樂芯片預留的孔上，然后從三極管集電極引出一根線路，用來連接鱷魚夾，電源采用一節7號電池，平時電路電流極小，因而未設電源開關。當按下開關K時，電路被觸發，三極管集電極便產生一個音頻信號，通過鱷魚夾輸出。
