在當今信息化時代，各種信息的感知、采集、轉換、傳輸和處理的功能器件——傳感器，已經成為各個應用領域，特別是自動監測、自動控制系統中不可缺少的重要技術工具。在有些領域由于條件所限，采用普通有線電纜引出信號是無法滿足要求或者跟本無法實現的。近幾年，無線通信技術取得了很大的進步，特別是數字電路和射頻電路工藝的進步，使得無線通信更加經濟、可靠。本文采用專用無線收發模塊，設計了一種基于壓力傳感器的無線數據采集方案。
系統總體設計

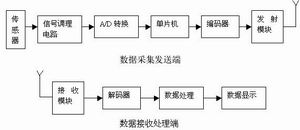

本系統由數據采集發送、數據接收處理兩部分組成。數據采集發送部分主要以單片機為核心，還包括傳感器、信號調理電路、數模轉換電路及數據發送模塊。數據接收處理則是對接收到的數據進行數碼顯示。系統總體框圖示于圖1。
數據采集
該系統采集主要以Atmel公司的AT89C51單片機為控制處理核心，由它完成對數據的采集處理以及控制數據的無線傳輸。AT89C51單片機是一種低功耗/低電壓/高性能的8位單片機，片內帶有一個4KB的可編程/可擦除/只讀存儲器;其輸出引腳和指令系統都與MCS-51兼容。信號條理電路主要是采用儀表放大器AD623對傳感器采集到的微弱差分信號進行放大，AD623是美國ADI公司的一種低價格，高性能的儀表放大器。數模轉換電路采用ICL7135將采集到的模擬數據轉換為數字?jǐn)?shù)據。它是四位半的雙積分A/D轉換器，具有精度高、價格低廉、抗干擾能力強的優點。
數據經過調理和數模轉換送入單片機，單片機對接收到的數據進行處理，然后通過無線發射模塊和接收模塊將壓力數據送入數碼顯示電路顯示數據。
