玩音頻我們總要碰到各種各樣的接口，如果不了解會出現什么情況?根本不知道怎么用，也不知道為什么不出聲。這可不是危言聳聽，因?yàn)橛行┙涌陔m然貌似一樣，但是實現原理卻完全不同。
即便你認識它了，可你知道它的內在么?看似簡單的接頭，它又是如何工作的呢?譬如說看似最簡單的3.5mm接頭，為何兩聲道的東東，它有分成三段?別著急，下面筆者就為大家答疑解惑。
幾乎所有電氣類接口在市場上都被人形象的分成兩類：“公頭”和“母頭”，而如果換個說法可能大家會更清楚的了解，“公頭”對應“接頭”，“母頭”對應“插孔”。OK，下面看看最常見的各類頭。
最常見的模擬接口——3.5mm立體聲接口(小三芯接口)：
3.5mm立體聲接頭
3.5mm立體聲接口又叫做小三芯接口，這是我們目前看到的最主要的聲卡接口，絕大部分消費類聲卡(包括板載聲卡)都在使用這類接口。
3.5mm立體聲接口母口
3.5mm接口提供了立體聲的輸入輸出功能，因此一般來說支持5.1的聲卡(6聲道)或音箱來說，就需要3個3.5mm立體聲接口來接駁模擬音箱(3×2聲道=6聲道);7.1聲卡或音箱就需要4個3.5mm立體聲接口(4×2聲道=8聲道)，以此類推。
為了適應不同的設備需求，同類的接口目前能看到的有三個尺寸規格，分別是2.5mm、3.5mm和6.22mm接頭。2.5mm接頭在手機類便攜輕薄型產品上比較常見，因?yàn)榻涌诳梢宰龅暮苄?3.5mm接口在PC類產品以及家用設備上比較常見，也是我們最常見到的接口類型;6.22mm接頭是為了提高接觸面以及耐用度設計的模擬接頭，常見于監聽等專業音頻設備上。
我們?cè)賮?lái)小三芯接口這個稱呼，我們看到這類接口有兩個環，是塑料材料，很明顯是絕緣用的，那么對應下來就有三根線了。
根據實際使用需要，我們還能看到有4芯甚至5芯的這種接口，不過其導電與絕緣面的間距是有一定規范的。筆者接觸的4芯3.5mm接口是在松下的磁帶隨身聽上看到的，多出來的一根線應該是傳送線控信號用的，可見這樣的接口也未必一定傳輸模擬信號。
另外，芯數也能減少，譬如麥克風類產品只需用到兩芯，那么絕緣層只需要一層就夠了。
3.5mm立體聲接口
RCA模擬音頻接口：
RCA接頭就是常說的蓮花頭，利用RCA線纜傳輸模擬信號是目前最普遍的音頻連接方式。
RCA轉3.5mm接口
每一根 RCA線纜負責傳輸一個聲道的音頻信號，所以立體聲信號，需要使用一對線纜。對于多聲道系統，就要根據實際的聲道數量配以相同數量的線纜。立體聲RCA音頻接口，一般將右聲道用紅色標注，左聲道則用藍色或者白色標注。

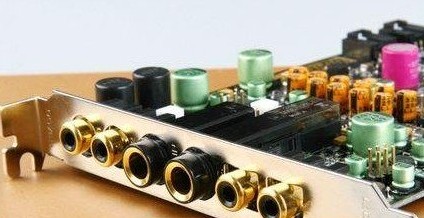

一些雙聲道專用聲卡上我們?？梢砸?jiàn)到RCA接口，上圖是傲王的一塊聲卡產品，采用了RCA模擬輸出。與3.5mm接口一樣，這樣的接口同樣能夠傳輸數字信號，我們會在下一篇應用文對其進行解釋。
TRS接口：
模擬接頭目前最高階的應用便是平衡電路傳輸了，這個問題我們會在XLR接口中詳細敘述它的實現方式。
和非平衡的接口一樣，1/4 TRS平衡接口能提供平衡輸入/輸出。TRS的含義是Tip(signal)、Ring(signal)、Sleeve(ground)。分別代表了該接口的3個接觸點(其實與6.22mm接口一樣)。1/4 TRS平衡接口除了具有和6.22mm接口一樣的優點——耐磨損外，還具有平衡口擁有的高信噪比，抗干擾能力強等特點。對于一個真正的1/4 TRS平衡接口來說，其成本將是非平衡的2倍多。因此采用1/4 TRS平衡接口的設備一般是高檔設備，只有在2000元以上的專業卡上才可以看到。
