隨著信息技術與網絡技術的飛速發展，信息交互應用業務給人類生活帶來更多的便利，信息終端表現出巨大的市場潛力。但是由于終端用戶環境不同，用戶信息交互方式可能不同，目前常用的有IP方式、FSK方式以及無線通信方式等。為了能夠提高終端市場競爭力，減少系統開發成本投入，通信模塊與終端程序獨立設計是較為理想的解決方案。本文采用ATmega48芯片及CMX865芯片實現FSK通信模塊，基于此模塊，用戶與業務平臺之間進行FSK信息交互，相對于終端來說就是簡單的串口通信。
1 ATmega48介紹
ATmega48是基于AVR增強型RISC(精簡指令集)結構的高性能、低功耗的8位CMOS微控制器。微控制器具有可控制的上電復位和可編程的掉電檢測電路、經過標定的片內RC振蕩器、片內外18個中斷源和5種休眠模式。由于其先進的指令集以及單時鐘周期指令執行時間，ATmega48的數據吞吐率高達1 MIPS/MHz，運行速度比普通的單片機高出10倍，從而可以緩解系統在功耗和處理速度之間的矛盾。
其片內集成了4 KB的系統內可編程Flash、256字節的EEPROM、512字節的SRAM。其外設具有可編程的串行USART接口、可工作于主機/從機模式的SPI串行接口;存在2個具有獨立預分頻器和比較器功能的8位定時/計數器和1個具有預分頻器、比較功能和捕捉功能的16位定時/計數器、具有獨立片內振蕩器的可編程看門狗定時器等。ATmega48/88/168芯片硬件電路可以完全兼容，完全可以根據軟件實際需求靈活選擇AVR芯片，極大地方便系統的開發與研制。
2 CMX865簡介
CMX865是CML公司新出的一款DTMF編/解碼器/FSK調制解調器復合IC芯片，它采用單個高速串行總線控制，與大多數串行接口兼容。CMX865的主要特征是：
◆ 供電電壓2.7~5.5 V，低功耗操作模式;
◆ 支持V.23、Bell202 FSK 1200 bps編碼/解碼;
◆ 集成高可靠性DTMF編碼器/解碼器;
◆ 集成振鈴檢測功能，支持語音探測功能。
3 硬件設計

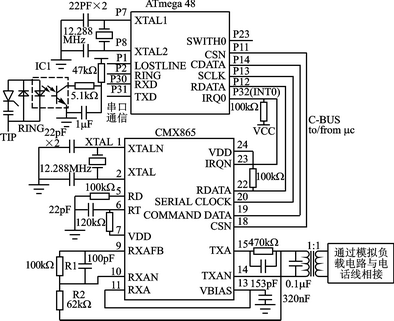

圖1為串口轉FSK通信模塊電路。系統主要以AVR單片機ATmega48芯片和CMX865調制/解調芯片為硬件架構，ATmega48芯片利用CBUS總線對CMX865芯片進行控制操作，實現FSK通信。CMX865芯片的IRQN終端與CPU芯片的外部中斷0(INT0)相連，確保軟件可以采用中斷方式接收/發送FSK數據。CMX865芯片的時鐘信號、片選信號、響應應答數據信號、接收控制數據信號分別與ATmega48芯片的普通I/O接口引腳相連，CPU可以通過模擬口線方式對CMX865芯片進行控制。
圖1 串口轉FSK通信模塊電路
圖1還提供了基本的FSK接收/發送數據接口電路和振鈴檢測電路。在FSK發送電路中，CMX865芯片TXA(15引腳)處外接電阻的目的是匹配芯片接口對線路的交流阻抗。在FSK接收電路中，CMX865芯片RXAFB(9引腳)與RXAN(10引腳)之間的電容以及隔離變壓器之間電容設計的目的是濾除高頻噪聲;通過調節接收電路中兩個電阻R1、R2的阻值即可改變接收端提供給CMX865芯片信號的幅度。在振鈴檢測電路中，IC1是光電耦合器，不振鈴時光電三極管截止，RING為高電平;振鈴時，振鈴信號經過電容耦合及穩壓管穩壓，振鈴電壓使IC1內發光二極管發光，照射到光電三極管的基極上導致光電三極管導通，RING為低電平，通過ATmega48引腳檢測到低電平的振鈴信號。
4 軟件實現
ATmega48芯片具有4 KB內部Flash和512字節的片內SRAM，軟件實現需考慮資源分配問題，特別是SRAM使用情況。由于程序涉及串口通信、DTMF通信和FSK通信3種情況，理論上需要開辟6個緩沖區。如果這樣，每一個緩沖區的大小顯然不能確保達到實際通信數據量的需求。結合FSK通信特點，DTMF數據傳輸與FSK數據傳輸不可能同時發生，因此FSK與DTMF可共用相同緩沖區。同樣串口接收與FSK發送、串口發送與FSK接收都不會同時發生，這樣通信只需要開辟兩個緩沖區就可以確保模塊正常通信，考慮實際業務平臺數據量情況，軟件設計中為FSK接收開辟255字節緩沖區復用;FSK發送開辟45字節緩沖區復用。
4.1 主程序實現流程
圖2 主程序流程
通信模塊主程序包括：CPU初始化、CMX865初始化、初始化建鏈、串口通信和FSK通信子程序等。主程序流程如圖2所示。初始化建鏈環節是模塊正常工作的基礎，通過初始化建鏈操作，信息終端可以根據線路環境以及平臺超時機制對通信模塊參數進行設置，確保通信的穩定性。通信主流程循環執行3個子功能函數：線路狀態處理函數、串口數據解析與處理函數、鏈路保持函數。線路狀態處理函數設計了3種線路狀態，即初始狀態、空閑狀態和摘機狀態;正常工作時僅在空閑狀態和摘機狀態之間切換。其中在空閑狀態檢測振鈴、根據狀態位執行摘機、DTMF撥號等操作;在摘機狀態根據狀態位執行FSK收發、脫線檢測、掛機控制等操作。串口數據解析與處理函數包含串口數據按命令集解析、對解析命令進行應答和狀態置位處理部分。這樣線路狀態處理函數和串口數據解析與處理函數通過狀態置位標志緊密連接起來。FSK數據采用中斷方式直接接收，接收完畢后在摘機狀態下直接通過串口發送給信息終端。由于串口發送應用相對單一，為簡單處理串口發送采用即時應答處理方式，分散在通信主流程各子功能函數中實現，提高了通信效率。通過鏈路保持函數判斷串口通信是否異常，通信模塊周期性地向信息終端發送鏈路保持命令，如果3次重發均未收到終端應答命令，通信模塊將自動鎖閉線路，重新執行初始化建鏈操作，實現串口異常的處理。
