QorIQ Qonverge B4860片上系統適用于新一代多標準無線基站。B4860基于28納米工藝技術，吞吐量和容量達到無以倫比的水平，不僅具有高效、高性能可編程內核，還配有應用專用加速器，實現最佳的性價比。它專門針對寬帶無線通信基礎設施的宏蜂窩基站設計，采用我們已經成功應用于無線基礎設施的多核CPU和DSP。B4860集成了四個基于Power Architecture技術的64位雙線程e6500內核、六個StarCore SC3900FP定點/浮點運算DSP以及MAPLE-B基帶加速處理引擎。它可適應快速變化并不斷擴展的LTE(FDD與TDD)、LTE-Advanced和WCDMA標準，并可同時支持不同的標準。

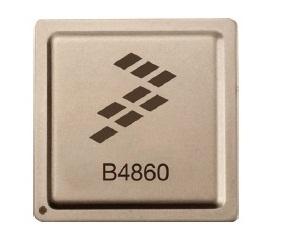

圖1.QorIQ Qonverge B4860 外觀
QorIQ Qonverge B4860 結構框圖
QorIQ Qonverge B4860特性
內核組合體
4個基于Power Architecture技術的雙線程e6500內核，最高頻率1.8 GHz，帶有AltiVec 128位SIMD引擎
6個基于StarCore技術的SC3900FP定點/浮點運算DSP內核，最高頻率1.2 GHz，每個內核可執行38.4 GMacs/核的定點運算或19.2 GFlops/核的浮點運算
加速器和存儲器控制器
數據路徑加速架構支持數據包解析、分類和分發
隊列管理器和緩沖管理器簡化網絡接口和硬件加速器的共享并管理緩沖池
多加速器平臺引擎支持LTE、LTE-Advanced和WCDMA (HSPA/HSPA+)基帶(MAPLE-B)
2個支持ECC和交錯存取功能的DDR3/3L SDRAM 1.8 GHz 64位存儲器控制器，附帶512 KB L3緩存
集成安全加速(SEC 5.x)
增強型安全數字主機控制器(SD/MMC)
4個I2C控制器
增強型串行外設接口(eSPI)
支持NAND與NOR閃存和通用SRAM的集成閃存控制器
帶安全引導功能的可信架構
基本外設和互連
CoreNet–全緩存關聯系統內部交換網絡
4個UART控制器
2個串行RapidIO? 2.0控制器，每個配有4個端口，運行頻率高達5G
四端口PCI Express 1.1/2.0控制器，運行頻率高達5G
8個Aurora跟蹤接口
1個高速USB 2.0控制器
GPIO
32位定時器
JTAG - 符合IEEE 1149.1與1149.6標準的測試接入端口(TAP)和邊界掃描架構
網絡和天線接口
8個CPRI 4.2控制器，運行頻率高達9.8G
多路復用高速接口多路復用為16個SerDes 10G端口
兩個支持IEEE1588.2的10G/2.5G/1G以太網接口
6個支持IEEE 1588v2的2.5G/1G的以太網接口
封裝
FC-PBGA, 33mm x 33mm, 1020引腳, 1 mm間距, 無鉛
